电路板维修技巧与方法

2020-06-19 14:34:30

1观察法


当九游会ag平台拿到一块待维修的电路板时,首先对它的外观进行仔细的观察。如果电路板被烧过,那么在给电路板通电前,一定要仔细检查电源电路是否正常,在确保不会引起二次损伤后再通电。观察法是属于静态检查法的一种,在运用观察法时,一般遵循以下几个步骤。


一步观察电路板有没有被人为损坏,这主要从以下几个方面来看:


①看是否电路板被摔过,导致了板角发生变形,或是板上芯片被摔变形或摔坏的。


②观察芯片的插座,看是否由于没有专用工具,而被强制撬坏的。


③观察电路板上的芯片,若是带插座的,首先观察芯片是否被插错,这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。如果没有及时把错误改正,当给电路板通电时,有可能会烧坏芯片,造成不必要的损失。


④如果电路板上带有短接端子的,观察短接端子是否被插错。


电路板的维修需要的是理论上的扎实功底,工作上的仔细认真,通过维修者的仔细观察,有时在这一步就能判断出发生问题的原因。


第二步观察电路板上的元器件有没有被烧坏的。比如电阻、电容、二极管有没有发黑、变糊的情况。正常情况下,电阻即使被烧糊了,它的阻值也不会有变化,性能不会改变,不影响正常使用,这时需要使用万用表辅助测量。但是如果是电容、二极管被烧糊了,他们的性能就会发生改变,在电路中就不能发挥其应有的作用,将会影响整个电路的正常运行,这时必须更换新的元器件。


第三步观察电路板上的集成电路,比如74系列、CPU、协处理器、AD等等芯片,有没有鼓包、裂口、烧糊、发黑的情况。如果有这样的情况发生,基本可以确定芯片已经被烧坏,必须更换。


第四步观察电路板上的走线有没有起皮、烧糊断路的情况。沉铜孔有没有脱离焊盘的。


第五步:观察电路板上的保险(包括保险管和热敏电阻),看保险丝是否被熔断。有时由于保险丝太细,看不清楚,可以借助辅助工具-万用表来判断保险管是否损坏。


以上四种情况的发生,大都是由于电路中电流过大造成的后果。但是具体是什么原因造成的电流过大,就要具体问题具体分析。但查找问题的总体思路是首先要仔细分析电路板的原理图,然后根据所烧毁的元器件所在电路,查找它的上级电路,一步一步向上推导,再凭工作中积累的一些经验,分析最容易发生问题的地方,找出故障发生的原因。


2电路板维修之静态测量法


电路板维修中,观察法往往很难发现一些问题,除非是很明显的烧毁或者是变形才可能看得出来。但是大多数的问题还是需要进行电压表的测量才可能得出结论。电路板元件以及相关的部位要逐一的进行检测。


维修步骤应该依据下面的流程来操作,主要实用的工具就是万用表。


一步:对电源跟地进行短路的检测,查看其原因。

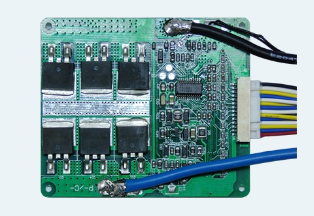

电路板厂家

第二步:检测二极管是不是正常。


第三步:检查电容是不是出现有短路甚至是断路情况。


第四步:检查电路板相关的集成电路、以及电阻等相关器件指标。


九游会ag平台利用观察法以及静态测量法可以解决电路板维修中的大部分问题,这是毋庸置疑的,但是在测量时要确保电源正常,不能出现二次损伤。


3在线测量法


在线测量法一般应用在批量生产电路板的厂家,生产厂商为了维修方便,一般会搭建一个比较通用的调试维修平台,它可以方便的提供电路板所需的电源以及一些必要的初始信号。在线测量法主要解决两个方面的问题。一是将上两个步骤中发现的问题细分,最终锁定到出现问题的元器件。二是通过上面两步的检查,问题并没有得到解决的,需要通过在线测量找出故障原因。在线测量法主要通过以下几个步骤来进行。


一步:给电路板通电,在这步中需要注意的是,有些电路板电源并不是单一的,可能需要5V,还会需要正负12V,24V等等,不要把该加的电源漏加了。电路板通电后,通过手摸电路板上的元器件,看是否有发烫发热的元件,重点检查74系列芯片,如果元件有烫手的情况,则说明此元件有可能已经损坏。更换元件后,检查电路板故障是否已解决。


第二步:用示波器测量电路板上的门电路,观察其是否符合逻辑关系。若输出不符合逻辑,需要分两种情况分别对待,一种是输出应该是低电平的,实际测量为高电平,可以直接判断芯片损坏;另一种是输出应该是高电平的,实际测量为低的,并不能就此判定芯片已经损坏,还需要将芯片与后面的电路断开,再次测量,观察逻辑是否合理,判定芯片的好坏。

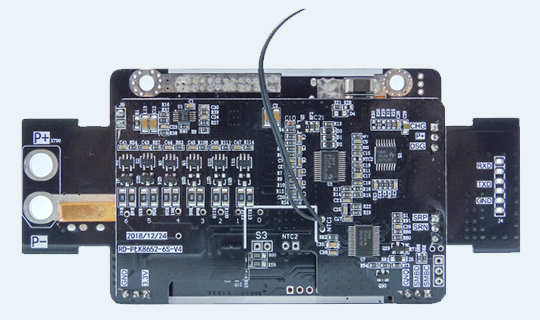

电路板厂家

第三步:用示波器测量数字电路里的晶振,看其是否有输出。若无输出,则需要将与晶振相连的芯片尽可能都摘掉后再进行测量。若还无输出,则初步判定晶振已经损坏;若有输出,需要将摘掉的芯片一片一片装回去,装一片测一片,找出故障所在。


第四步:带总线结构的数字电路,一般包括数字、地址、控制总线三路。用示波器测量三路总线,对比原理图,观察信号是否正常,找出问题。


在线测量法主要用于两块好坏电路板的对比,通过对比,发现问题,解决问题。从而完成电路板的维修。
